Membrantechnologie zur effizienten Aufbereitung von Biogas zu Biomethan

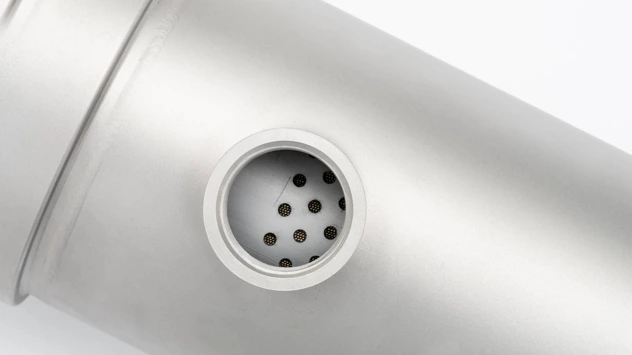

Die SEPURAN® Membranmodule und -kartuschen bestehen aus mehreren tausend Hohlfasern, die aus Hochleistungskunststoffen hergestellt und in einem Edelstahlrohr gebündelt werden. Die Enden der Kartusche werden in ein Harz eingebettet. Anschließend wird das Modul bzw. die Kartusche in ein Gehäuse eingelegt und verschraubt. Nun kann das Membransystem mit einem Gasgemisch unter Druck beaufschlagt werden.Je nach Anwendung und Anlagengröße können beliebig viele Membransysteme miteinander verschaltet werden.

Das SEPURAN® Green Kartuschensystem ist eine konsequente Weiterentwicklung des Moduls, um Gewicht und Preis zu senken sowie die Handhabbarkeit und Praktikabilität zu erhöhen. Das Kartuschensystem besteht zum einen aus einer Membrankartusche, die die Hohlfasermembranen enthält, sowie zum anderem aus einem Edelstahlgehäuse zum Einbau in die Aufbereitungsanlage. Die Kartusche wird in das Gehäuse integriert, verschraubt und anschließend mit Druck beaufschlagt. Das Edelstahl-Gehäuse für die SEPURAN® Green Kartuschen wird derzeit von unseren externen Partnern unter Berücksichtigung der jeweiligen landesspezifischen Vorgaben hergestellt. Der Anlagenbauer kann dadurch die Drückgehäuse flexibel an die lokalen Druckgeräterichtlinien anpassen. Es stehen Gehäuse für Drücke bis 20 und bis 40 bara zur Verfügung.

Green Kartuschen wird derzeit von unseren externen Partnern unter Berücksichtigung der jeweiligen landesspezifischen Vorgaben hergestellt. Der Anlagenbauer kann dadurch die Drückgehäuse flexibel an die lokalen Druckgeräterichtlinien anpassen. Es stehen Gehäuse für Drücke bis 20 und bis 40 bara zur Verfügung.

Das Membranmodul kann einem mit Druck beaufschlagten Gasgemisch standhalten, wobei sich mehrere Module miteinander verbinden lassen. Der einfache, leicht zu handhabende Aufbau führt zu einer kompakten Aufbereitungsanlage.

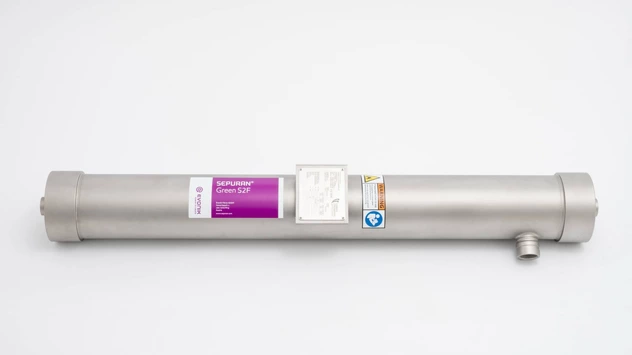

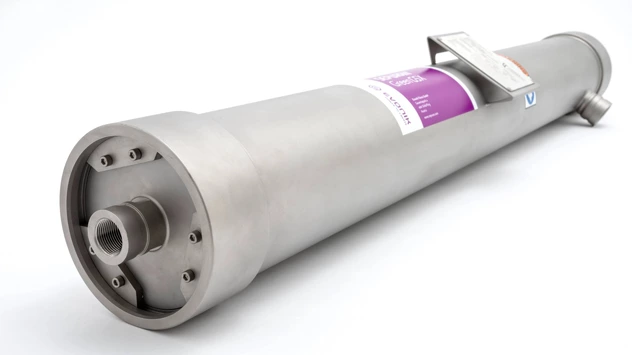

Derzeit werden die Edelstahlgehäuse für die SEPURAN® Green Kartuschen in Übereinstimmung mit den jeweiligen länderspezifischen Vorschriften gefertigt. Dies ermöglicht Anlagenbauern eine flexible Anpassung an lokale Vorschriften für Druckbehälter. Es stehen Gehäuse für Drücke bis 20 bara, 25 bara und bis 40 bara zur Verfügung. Die Kartusche und das Gehäuse bilden zusammen das SEPURAN® Green Membranmodul.

Evonik bietet heute SEPURAN® Green Membranen und Kartuschensysteme zur Biogasaufbereitung in verschiedenen Größen an. Verfügbar sind Membranen mit einem Durchmesser von 4 Zoll oder 6 Zoll – passend für alle Anlagengrößen.
